Descrizione

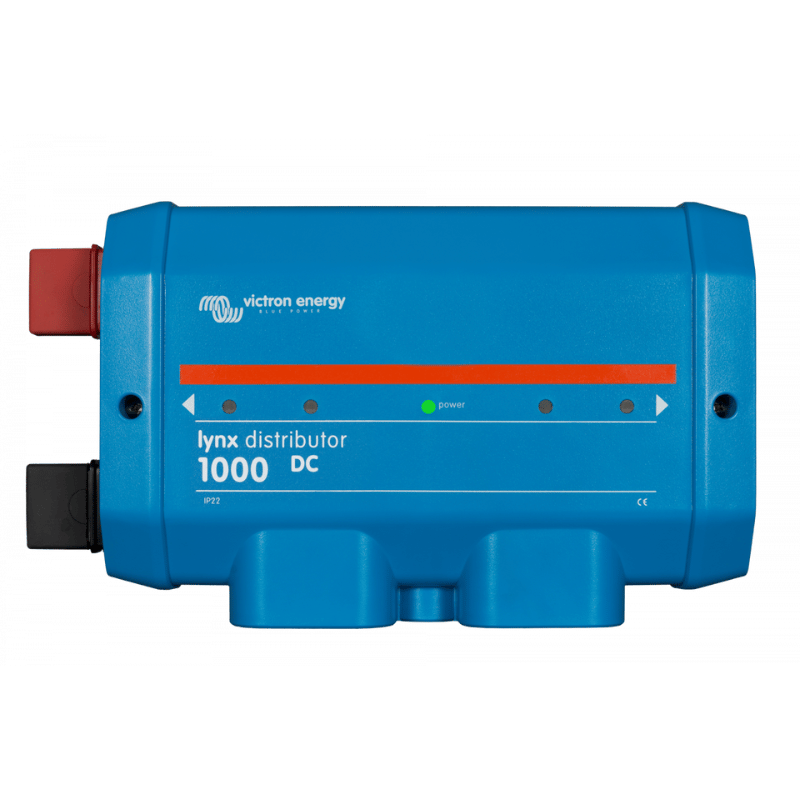

Il distributore Lynx comprende una barra collettrice positiva e una barra collettrice negativa. La barra collettrice positiva dispone di quattro connessioni protette da fusibili con controlli di monitoraggio, mentre quella negativa presenta quattro connessioni, oltre a un collegamento di terra. Fa parte del sistema di distribuzione Lynx ed è dotato di un LED di alimentazione e di quattro LED che indicano lo stato dei fusibili.
Quando è collegato a un Lynx Smart BMS, è possibile trasmettere informazioni sullo stato dei fusibili da un massimo di quattro distributori Lynx. Questa funzione non è disponibile quando si è collegati a un Lynx Shunt VE.Can.
Il distributore Lynx viene fornito con un cavo RJ10 da 40 cm, che alimenta l'unità e, quando collegato a un Lynx Smart BMS, viene utilizzato anche per la trasmissione dei dati.
Specifiche:
- Intervallo di tensione: 9–60 Vcc
- Tensioni di sistema supportate: 12 V, 24 V, 48 V
- Corrente nominale: 1000 A
- Consumo energetico: massimo 100 mA (con tutti i LED accesi)
- Dimensioni dell'alloggiamento (A x L x P): 290 x 170 x 80 mm
- Peso: 2,2 kg
- Temperatura di esercizio: da -40 °C a +60 °C
- Umidità massima: 95% (senza condensa)
- Classe di protezione: IP22
