Descrizione

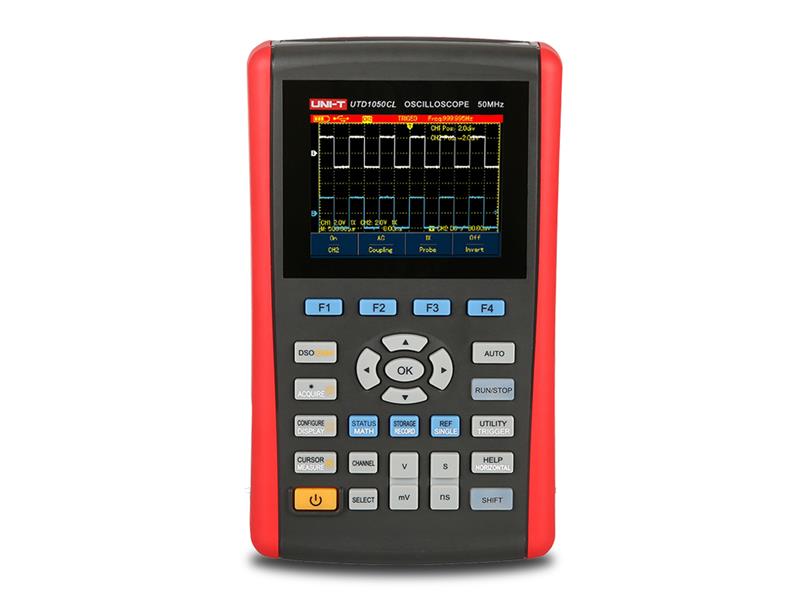

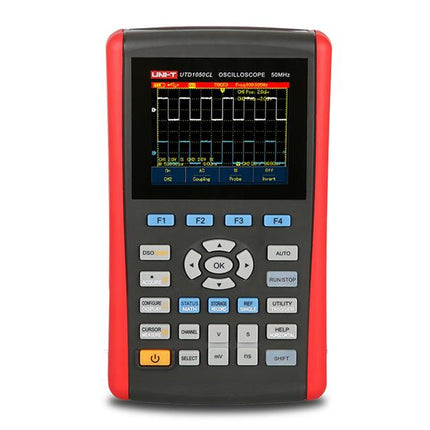

Questo prodotto è coperto da una garanzia di 3 anni. Il modello UTD1062C combina in un unico dispositivo un oscilloscopio portatile a canale singolo e un multimetro. Offre specifiche tecniche eccellenti e una serie di funzioni avanzate, oltre a una grande facilità d’uso, che lo rendono ideale per l’impiego sul campo. La larghezza di banda dell’oscilloscopio raggiunge i 50 MHz con una frequenza di campionamento di 200 MSa/s. Le sue potenti funzioni di trigger e analisi facilitano l'acquisizione e l'analisi delle forme d'onda, in grado di misurare 22 parametri di segnale in modo completamente automatico. Il multimetro consente di misurare tensioni e correnti in corrente continua e alternata, resistenza e capacità.
Il dispositivo è dotato di un display LCD a colori da 3,5 pollici integrato con una risoluzione di 320 x 240 pixel. Il display è di facile lettura anche in condizioni di luce intensa. In modalità multimetro, il valore massimo visualizzato è ±3999.
Il dispositivo è alimentato da una batteria agli ioni di litio integrata o da un adattatore CA/CC da 9 V/4 A.
Poiché il design del dispositivo si basa sui comandi tradizionali degli strumenti, gli utenti possono utilizzare questi dispositivi senza dover dedicare molto tempo all'apprendimento e alla familiarizzazione con il range di tensione in ingresso. 150 V in CAT II (divisore di sonda 1:1) e una tensione di ingresso di 300 V in CAT II (divisore di sonda 1:10). 200
MS/s - Profondità di memoria massima: 12 kpts -
Risoluzione del convertitore A/D: 8 bit -
Intervallo della base dei tempi: da 5 ns/div a 50 s/div -
Accoppiamento di ingresso: (1 MΩ ±2%) // (21 pF ±3 pF)
- asse verticale: 5 mV/div/div – 2 mV/MΩ/div – 2/MΩ ± 2% ≤ 7 ns
- Trigger: fronte, impulso, video
- misurazioni automatiche: picco-picco, ampiezza, massimo, minimo, alto, basso, media, valore quadratico medio, overshoot, preshoot, frequenza, periodo, tempo di salita, tempo di discesa, impulso positivo, impulso negativo, ciclo di lavoro positivo, ciclo di lavoro negativo, ritardo, FFT, ritardo, Hamming Blackman-Harris, Rettangolare
- memoria interna: 10 gruppi di curve, 10 modalità di impostazione -
salvataggio su USB: 10 gruppi di forme d'onda, 10 gruppi di interfaccia
Multimetro
- Intervalli di misura della tensione CC: 400 mV / 0,4 V / 0 V / 400 mV; precisione ±(1%+5)
- Intervalli di misura della tensione CA (da 40 Hz a 400 Hz): 400 mV / 4 V / 40 V / 400 V; precisione ±(1,2%+5);
- Intervalli di misura della corrente CC: 350 µA; precisione ±(1,2%+5); 40 mA / 400 mA; precisione ±(1%+5); per 6 A (con convertitore UT-M07 fino a 10 A) precisione ±(1,5%+5)
- Intervalli di misura della corrente CA (da 40 Hz a 400 Hz): 350 µA; precisione ±(1,2%+5); precisione 40 mA / 400 mA ±(1,5%+5); per 6 A (con convertitore UT-M07 a 10 A) precisione ±(2,5%+5)
- intervalli di misura della resistenza: 400 Ω / 4 kΩ / 40 kΩ / 400 kΩ / 4 MΩ precisione ±(1,2%+5); per 40 MΩ precisione ±(1,5%+5);
- intervalli di misura della capacità: 51,2 nF / 512 nF / 5,12 µF / 51,2 µF / 100 µF; precisione ±(3%+5)
- test di diodi e continuità: sì
- modalità di commutazione degli intervalli: automatica / manuale
- visualizzazione e registrazione delle curve di andamento per le variazioni di tensione, corrente e resistenza
Parametri tecnici:
- alimentazione: 2450 V CA, - 2450 V 440 Hz, CAT II, consumo energetico < 20
VA- Interfaccia standard: 1 x mini
USB-Host- batteria: Li-ion 7
,4 V/3600 mA - durata della batteria: 8 ore
- display: 3,5 pollici, 320 x 240 pixel -
raccomandato una volta all'anno
- grado di protezione IP: IP2X
- temperatura ambiente di funzionamento: da 0 °C a +40 °C
- temperatura di stoccaggio: da -20 °C a +60 °C
- umidità ambiente di funzionamento: da +10 °C a +30 °C: ≤90% ± 5% UR, da +30 °C a +40 °C Altitudine: max. 3.000 m s
.l.m.- Altitudine di non funzionamento (conservazione): 5.000 m s.l.m
.- Peso netto: 0
,9 kg- Peso lordo: 2,3 kg-
Dimensioni: 199 x 118 x 49 mm

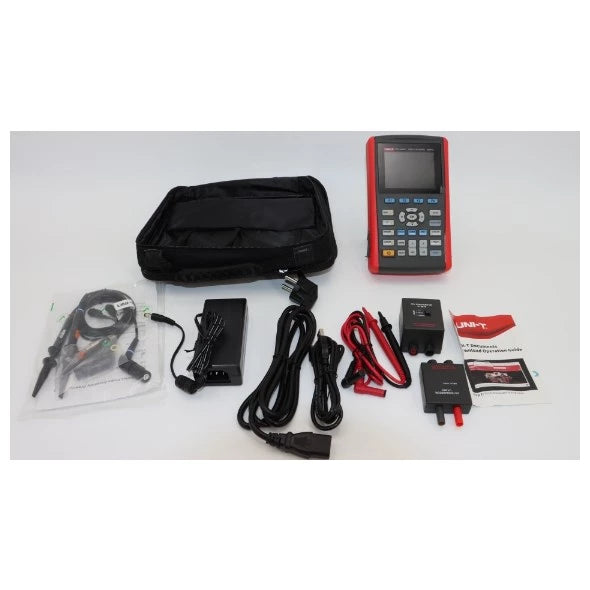

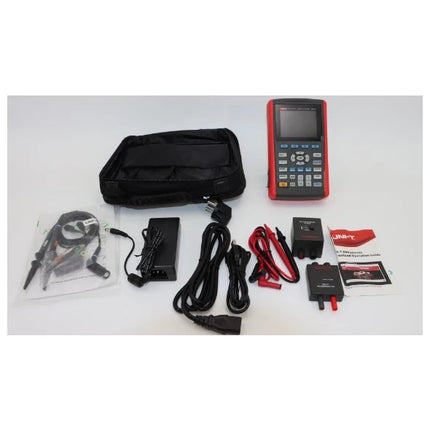

Contenuto della confezione: -
UTD1050CL: 1 pz
. - sonda con cavo da 1,2 m e divisore commutabile 1x, 10x (UT-H03): 1 pz
. - modulo convertitore di corrente (10 A) / tensione (UT-M07): 1 pz
. - modulo convertitore di corrente (da 4 A a 6 A) / tensione (UT-1004)
: (UT-105004) 240 V CA rms, da 45 a 440 Hz, CAT II: 1 pz
- Cavo USB-Host / mini USB (UT-D17): 1 pz
- Manuale d'uso: 1 pz
Imballaggio per clienti all'ingrosso:
->- quantità standard per scatola:
- 5 pezzi. 190 x 330 mm
- peso lordo della scatola: circa 3,3 kg
PRODUTTORE:
UNI-TREND
Aggiornamento software:
https://instruments.uni-trend.com/EU-EN/handheldoscilloscopes/utd1000l.html
