Descrizione

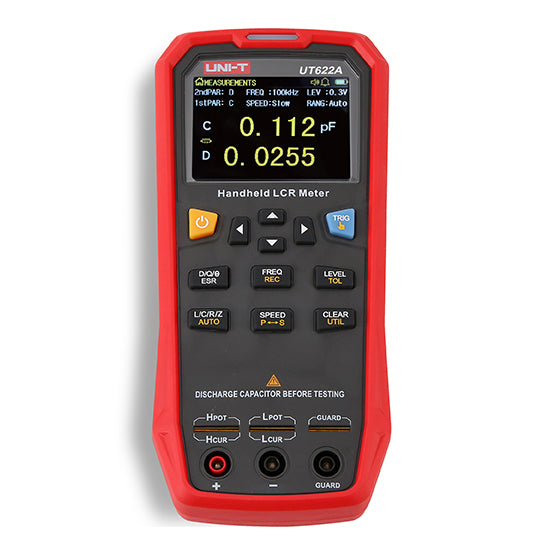

Questo prodotto è coperto da una garanzia di 3 anni. L'UT622A LRC è un tester portatile per componenti destinato a induttori, resistori e condensatori e alle loro proprietà secondarie: D (fattore di dissipazione), Q (fattore di qualità), Θ (angolo di fase in gradi), Θ (angolo di fase in radianti) ed ESR (resistenza serie equivalente). I parametri dei componenti vengono misurati utilizzando una tensione CA con una frequenza selezionabile di 100, 120, 1000, 10000 Hz e un'ampiezza selezionabile di 0,1 Vrms, 0,3 Vrms, 1,0 Vrms con un'impedenza di uscita della sorgente del segnale di 100 Ω. La massima precisione di misura è dello 0,1%.
Il dispositivo è dotato di un intuitivo display LCD TFT da 2,8 pollici con luminosità della retroilluminazione regolabile su dieci livelli, una batteria Li-Pol integrata ad alta capacità da 1800 mAh e un connettore miniUSB per la ricarica e il trasferimento dei dati a un computer. Il valore massimo visualizzabile durante la misurazione dei parametri primari è 99999, mentre il valore minimo durante la misurazione dei parametri secondari è 0,0001. Modalità di misurazione: misurazione attivata da un pulsante TRI o da un comando da PC; oppure misurazione continua con frequenza di avvio del test regolabile a 20x/sec, 5x/sec, 2x/sec. Configurazione dei terminali 2 + 1 o 4 + 1 (previo acquisto dei cavi di prova UTR-L100k-H).
Grazie alla sua sofisticazione tecnologica, il dispositivo è adatto anche all'uso professionale: se utilizzato con un computer (PC), crea una stazione per la selezione dei componenti in base a parametri specificati e può essere impiegato in linee di produzione, laboratori, ecc.
Parametri
:
- misuratore RLC manuale per i parametri
dei componenti primari e secondari- display LCD TFT intuitivo, ampio schermo retroilluminato, 10 livelli
di luminosità- campo di visualizzazione fino a 99.
999- precisione massima 0
,1%- opzione di selezione dei componenti in base alla tensione CA, tolleranza 10, tolleranza specificata 10
, 1000 o 10.000 Hz-
tensione di misura dell'ampiezza selezionabile: 0,1 Vrms, 0,3 Vrms, 1
,0 Vrms - selezione della modalità equivalente (per Z <100 Ω in serie, per Z > 10 kΩ in parallelo)
- identificazione automatica dei componenti integrati -
batteria agli ioni di litio ad alta capacità: 180 mAh -
Alimentazione + ricarica: adattatore CC 5 V ± 0,25 V, > 1 A
- autonomia con una singola carica della batteria: tipicamente 8 ore
- funzioni in modalità registrazione e statistiche dei dati: AVG, MAX, MIN
- Segnale acustico alla pressione dei pulsanti: sì, pulsante attivabile:
interruttore
on/off - Spegnimento automatico: sì dopo 5, 15, 30, 60 minuti o
disattivabile - Interfaccia dati: mini USB
- Velocità di trasferimento dati al computer: 9600/19200/38400 baud -
Allarme acustico e visivo per il confronto dei risultati di tolleranza: spento, ok, non ok
- Tipo di allarme: segnale acustico breve -
Segnale acustico breve, segnale
acustico lungo - Reset tester circuito aperto o cortocircuito: sì
- Impostazione del valore di tolleranza rispetto al valore nominale: da 1% a 20%, predefinito 5%
- Conteggio componenti: tutti, conformi, non conformi
Parametri tecnici:
- Intervallo di misurazione dell'impedenza primaria / parametri di risoluzione minima: intervallo
di induttanza L // da 0,001 μH a 9999,9 H // 1 / 0,1 / 0,01 / 0,001 μH
; capacità C // da 0,001 pF a 99,999 mF // 1 / 0,1 / 0,01 / resistenza R // da 0,01 / 0,01 / 0,0001 Ω a 99,999 MΩ // 0,0001 Ω
Impedenza totale Z // da 0,0001 Ω a 99,999 MΩ // 0,0001 Ω
- Intervallo di misura dei parametri di impedenza secondaria // intervallo di visualizzazione del fattore //
parametri di risoluzione // intervallo minimo di visualizzazione ////
da 0,0001 a 9,9999 // 0,0001
Fattore di qualità Q // da 0,0001 a 99999 // 0,0001
angolo di fase in gradi Θ deg // da -179,9° a 179,99° // 0,0001
angolo di fase in gradi Θ deg // da -179,9° a 179,99° // 0,0001
angolo di fase in da 0,0001 a 9,9999 -3,142 rad a 3,1416 rad // 0,001 rad
Resistenza equivalente ESR // da 0,01 mΩ a 999,99 Ω // 0,01 mΩ
- display: display LCD TFT retroilluminato con diagonale di 2,8 pollici
:-999999999999999999999999999999999999999999999999999 0,1%-
selezione dei componenti in base alla tolleranza impostata: sì-
misurazione della tensione: CA 100, 120, 1000 o 10000 Hz-
misurazione dell'ampiezza: 0,1 Vrms, 0,3 Vrms, 1,0 Vrms,
trasferimento dati al PC: tramite software
per PC- alimentazione: batteria Li-Pol da 1800 mAh e (o) alimentatore da 5 V ± 0,25 V CC, > 1 A
- gestione automatica della ricarica: anche quando il dispositivo è spento -
Interfaccia di ricarica e dati: mini USB -
ambiente operativo: temperatura da 5 a 35 °C, umidità <0% in peso
- 305 g
- Dimensioni del prodotto (A x L x P): 190 x 90 x 44 mm
- Dimensioni dell'imballaggio: 225 x 220 x 63 mm
- Certificazione di sicurezza e EMC: IEC / EN61010-1: 2010, EN61326-2: 2013: - EN61326-2: 2013: - 2013
Contenuto della confezione singola:
- Dispositivo UT622A: 1 pz
PRODUTTORE: UNI-TREND
