Descrizione
Tester

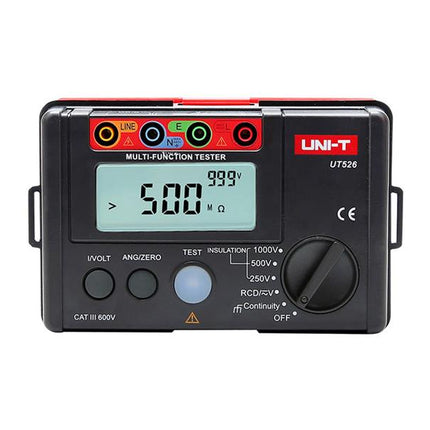

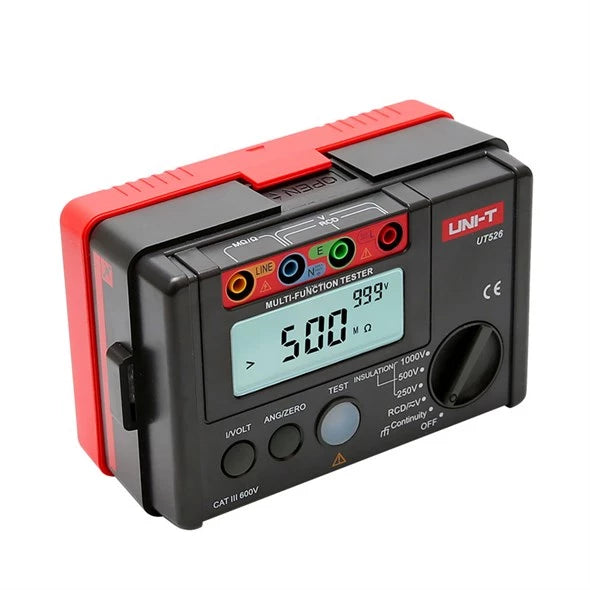

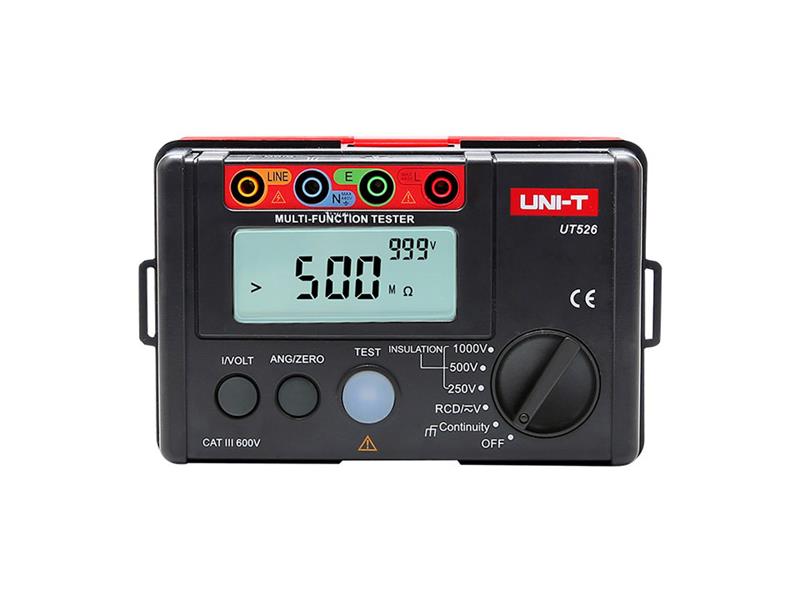

elettrico UNI-T UT526 L'UT526 è un dispositivo universale di misurazione e collaudo per l'ispezione di apparecchiature elettriche. Consente di eseguire prove su quadri elettrici, misurare la resistenza di terra, misurare la resistenza di isolamento, misurare la frequenza della tensione CA e misurare la tensione CC e CA. Il dispositivo è dotato di un alloggiamento resistente di nuova concezione con nuovi circuiti analogici, digitali e a microprocessore.
Questo dispositivo è stato progettato, fabbricato e testato in conformità con la norma di sicurezza IEC 61010 (Requisiti di sicurezza per le apparecchiature elettriche) nella categoria di sovratensione CAT III 600 V. È pienamente conforme alla norma ČSN EN 61557 per la misurazione della resistenza di isolamento e transitoria.
Parametri del prodotto:
- display massimo:
9999- dimensioni del display: 71 x 34 mm-
il display mostra: modalità operative, unità di commutazione dei valori e simboli automatici:/>-
misurazione del tempo di intervento dell'interruttore automatico: tipi 10 mA, 30 mA, 100 mA, 300
mA- misurazione del circuito di terra: nell'intervallo da 0,01 Ω a 2000
Ω- misurazione della resistenza di isolamento: da 0,05 MΩ a 1 MΩ durante la misurazione della
frequenza CA- da 0,05 MΩ a 1 MΩ - all'interno dell'intervallo di misurazione
della tensione- 2000 Ω 100 Hz-
misurazione della tensione CA e CC: da 0 V a 440 V-
Alimentazione: 6 batterie alcaline AA
da 1,5 V - Uno strumento indispensabile per ogni tecnico
addetto alle ispezioni - Il certificato di taratura deve essere ordinato separatamente -
Ottimo rapporto qualità-prezzo
Specifiche tecniche
:
Misura
del tempo di intervento dell'interruttore Misura della corrente: 10 mA / 30 mA / 100 mA / 300 mA
Tensione di misura: 220 V ± 10%, frequenza da 45 Hz a 65
Hz Precisione di misura: ± 20 V CA: ± 20 V 2)
Intervallo di misurazione del tempo con corrente di 10 mA: da 0 a 2000 msec
Intervallo di misurazione del tempo con corrente di 30 mA: da 0 a 500 msec
Intervallo di misurazione del tempo con corrente di 100 mA: da 0 a 300 msec
Intervallo di misurazione del tempo con corrente di misura di 300 msec/30): 300 msec > corrente
di misura Precisione: ± (5% + 2)
Misura
del circuito di terra Tensione nominale di misura: circa 5,0 V
Corrente di misura: >200 mA, per <2 Ω
Intervallo di misura della resistenza del circuito di terra: da 0,01 Ω a 2000 Ω
Precisione di misura: da 0,01 Ω a 2000 Ω ± (2% + 5)
Intervallo di misura della tensione/resistenza di isolamento: prova di tensione/isolamento 250 V ± 10% oppure 500 V ± 10% oppure 1000 V ± 10%
Intervallo di misura: da 0,05 a 200 MΩ oppure da 0,05 a 300 MΩ oppure da 0,05 a 500 MΩ
Resistenza nominale di misura: 1500 kΩ o 2500 kΩ Corrente di misura: 1500 kΩ da 0,9 mA a 1,1 mA
Corrente di cortocircuito: <1,8 mA
Precisione di misura nell'intervallo da 0,05 MΩ a 500 MΩ: ± (5% + 5)
Misura
di tensione CA e CC Intervallo di misura CA e CC:
Intervallo di misura:
CC ± 440 da 0 a 440 V (50/60 Hz)
Risoluzione: 1
V Precisione di misura: ± (2% + 3)
Misura di tensione nell’intervallo <10 V: solo a titolo di riferimento
Misura
della frequenza Intervallo di misura:
risoluzione:
da 200 Hz a 1 Hz
Precisione di misura: solo a titolo di riferimento
Parametri generali:
- indicatore di batteria scarica: sì, simbolo “” sul display-
Indicazione di sovraccarico (fuori scala): sì, simbolo “OL” sul display-
Alimentazione: 1,5 V CC 10 mA, circa 50 mA nell’intervallo 1000 V-
Dimensioni display LCD: 71 x 34 mm-
Ambiente operativo: temperatura da 0 a +40 °C, umidità max. 85% UR
- La precisione specificata è garantita nel seguente ambiente: temperatura 23 ± 5 °C, umidità: 45–75% UR
- Condizioni di stoccaggio: temperatura da -20 °C a +60 °C, umidità max. 90% umidità
relativa - Dimensioni del dispositivo: 160 x 100 x 71 mm
- Colore del dispositivo: rosso e grigio
- Peso del dispositivo: 380 g
- Peso: 0,7 kg (batterie incluse)
Contenuto della confezione singola:
dispositivo:
batteria:
1,5 V, AA: 6
pz- puntali di prova con morsetti a coccodrillo: 3 pz (rosso, verde, blu)
- custodia: 1
pz- manuale d'uso: 1 pz
Confezione all'ingrosso:
- quantità standard per scatola standard: 104 x 40 pezzi
- 40 pezzi da 180 mm (0,063 m³)
- peso totale della scatola standard: 12,8 kg
Produttore: UNI-TREND
