Descrizione
Questo prodotto è coperto da una garanzia di 3 anni. Tester di resistenza di isolamento UT501B.
I tester di isolamento elettrico della serie UT500 vengono utilizzati per misurare la resistenza di isolamento delle apparecchiature elettriche e degli elettrodomestici durante le ispezioni di routine. Ciò avviene misurando la resistenza di isolamento tra i circuiti elettrici o tra i circuiti e la terra (la messa a terra dell'apparecchiatura). La serie UT500 è in grado di misurare la resistenza di isolamento, la tensione CA, la bassa resistenza, il PI (indice di polarizzazione) e il DAR (assorbimento dielettrico). I singoli modelli della serie UT500 si differenziano tra loro per i campi di tensione di prova (UT501A da 100 V a 1000 V, UT501B da 250 V a 1000 V, UT502A da 500 V a 2500 V), la resistenza di isolamento massima misurabile (UT501A da 5 GΩ a 5 GΩ, UT502A da 0 MΩ a 20 GΩ) e altri parametri.
Questi dispositivi di prova e ispezione garantiscono il corretto funzionamento di trasformatori, generatori, motori ad alta tensione, condensatori di potenza, cavi di alimentazione, scaricatori di sovratensione, interruttori automatici, macchine e apparecchiature elettriche. Sono dispositivi ideali per eseguire la manutenzione elettrica e sono fabbricati in conformità alle norme IEC 61010 e IEC 61557.
Specifiche del prodotto UT501B:
- Misura della resistenza di isolamento da 0 MΩ a 5,5
GΩ- Misura della tensione di prova in CC 250 V /-
Misura della bassa resistenza da 0 a 200 Ω-
Misura della tensione in CA nell'intervallo da 30 a 600 V (50 / 60 Hz)
- Indicazione di sovraccarico a >5,5 GΩ
- Display LCD retroilluminato con commutazione automatica della
visualizzazione secondaria- Funzioni
di tensione e avvio 199>- Spia di
avvertimento rossa- Alimentazione a 6 batterie da 1,5
V (AA)- Indicatore
di batteria scarica- Protezione da sovratensione CAT III 600 V
Specifiche tecniche dell'UT501B:
- Misura tensione interna / resistenza di isolamento / resistenza
di isolamento 250 V / 0,00 MΩ - 5,5 GΩ / 1,00 mA - 1,10 mA / 250 kΩ
500 V / 0,00 MΩ - 5,5 GΩ / 1,00 mA - 1,10 mA / 500 kΩ - 500 kΩ - 0 V 0 Ω / M500. / 1,00 mA - 1,10 mA / 1 MΩ
- tolleranza della tensione a circuito aperto:
+10%- corrente di cortocircuito della tensione di prova: circa 2 mA
- intervallo di precisione della misurazione della resistenza di isolamento: da 0,00 MΩ a 99,9 MΩ: ± (3% + 5) / da 100 MΩ a 5,5 GΩ: ± (5% + 5)
- Misura dell'indice di polarizzazione per un valore di riferimento con durata della misurazione di 10 minuti /⥥: 10 minuti PI /⥥ 1 minuto 4 / ottimo, da 4 a 2 / buono, da 2,0 a 1,0 / avviso, ≤ 1,0 / scarso
- Misura dell'assorbimento dielettrico per 60 sec / 30 sec
- Valore DAR / criterio: ≥ 1,4 / ottimo, 1,25 / buono, ≤ 1 / scarso
- Misura di bassa resistenza (continuità del circuito) - intervallo: da 0,00 Ω a 200 Ω
- risoluzione: 0
,01 Ω - Azzeramento del display per misurazioni più accurate: sì, pulsante ZERO
- tensione a circuito aperto prima della misurazione: circa 5,0 V -
corrente durante la misurazione: circa 200 mA -
Precisione: ± (2% + 3)
- Misura della tensione CA - intervallo: da 30 V a 600 V (50 / 60 Hz)
- risoluzione: 1 V
- Precisione: ± (2% + 3)
- Display LCD multifunzionale da 60 mm. 34 mm, intervallo
1999 - Retroilluminazione display: opzione per retroilluminazione bianca o rossa durante l'avviso
- Commutazione automatica dell'intervallo: sì
- Segnalatore acustico: sì, indicazione di alta tensione
- Scarica automatica della capacità interna dopo la misurazione: sì
- Alimentazione: 6 batterie alcaline (batteria da 5 V, indicatore di batteria scarica)
- Tensione inferiore a 7 V
- Peso: 0,7 kg (batteria inclusa)
- Dimensioni del prodotto: 150 x 100 x 71 mm -
Colore del prodotto: rosso e grigio
- Condizioni di calibrazione di fabbrica: temperatura ambiente 23 °C ± 5 °C, umidità dal 45% al 75%/anno; protocollo di calibrazione raccomandato una volta all'anno. Da ordinare separatamente
- condizioni operative: da 0 °C a +40 °C / umidità relativa 85% o inferiore
- condizioni di stoccaggio: da -20 °C a +60 °C / umidità relativa 90% o inferiore
- altitudine: max. 2000 m

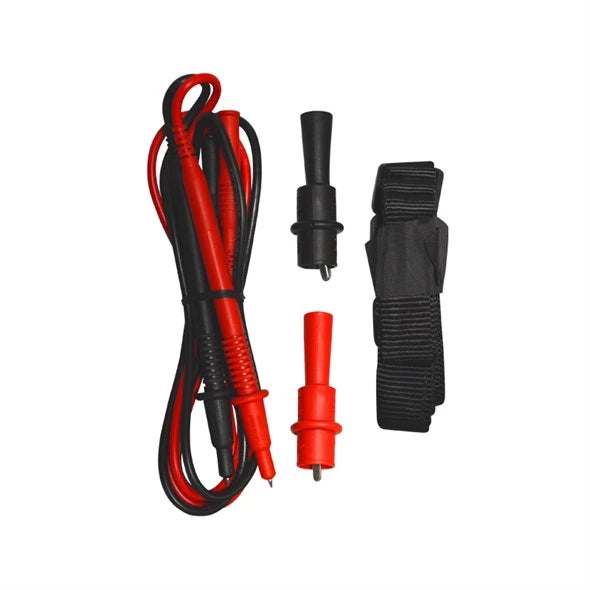

Contenuto della confezione singola:
- Unità UT501B: 1 pz
. - Cavi di prova: 1 coppia
- Morsetti a coccodrillo: 1 coppia
- Batterie AA da 1,5 V (LR6): 6 pz
. - Istruzioni: inglese, ceco, slovacco: 1 copia
Confezione all'ingrosso:
- quantità standard per scatola: 20 pezzi-
dimensioni standard della scatola: 500 x 380 x 330 mm-
peso totale della scatola: circa 20,9 kg
Produttore:
https://www.uni-trend.com/
