Descrizione

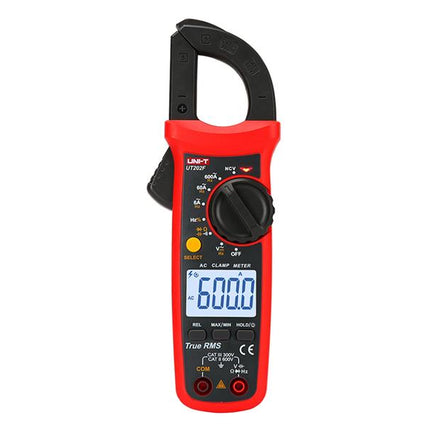

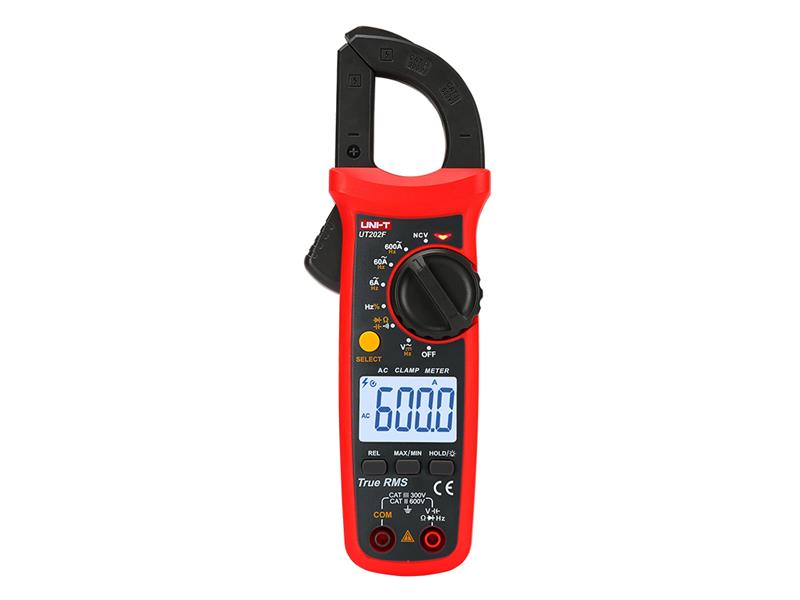

Pinza amperometrica
UNI-T UT202F Questo prodotto è coperto da una garanzia di 3 anni. La pinza amperometrica digitale UT202F viene utilizzata per misurare tensioni in corrente alternata e continua fino a 600 V, correnti in corrente alternata fino a 600 A e frequenze di tensione fino a 600 V. È dotata di protezione contro tensioni superiori a 600 V su tutti i campi di misura, oltre che di un allarme acustico e visivo. Display multisegmento a quattro cifre di 37 x 25 mm con retroilluminazione e frequenza di aggiornamento rapida (3 volte/s). L'apertura della ganascia consente la misurazione su cavi con un diametro fino a 28 mm. Il sensore di campo elettrico senza contatto (NCV) consente il rilevamento di conduttori sotto tensione a due livelli di sensibilità – EFLo ed EFHi – per la distribuzione a bassa tensione a 110 V/50/60 Hz e 230 V/50/60 Hz. Sonda in dotazione – il cappuccio terminale sui puntali consente la misurazione della distribuzione BT in CAT III senza rischio di archi elettrici. Senza i cappucci terminali, i cavi di prova possono essere utilizzati solo per misurazioni su linee di distribuzione a bassa tensione in CAT II. Alimentazione: 2 batterie R03 da 1,5 V. Il consumo energetico dello strumento è di circa 1,8 mA. Il circuito è dotato di una funzione di risparmio energetico automatico. La corrente in standby è <11 μA, il che prolunga efficacemente la durata della batteria a circa 400 ore.
Parametri del prodotto:
- misurazione di tensione, corrente e frequenza ad alta tensione fino a 600 V
- rilevamento del campo elettrico senza contatto (NCV)
- Misurazione della frequenza da 10 MHz a 600 V
60 mF
- Misurazione del rapporto (relativo) tra tensioni e capacità
- Display multisegmento e allarme
acustico/visivo - Protezione contro tensioni superiori a 600 V nei range
-
Commutazione automatica dei range - Precisione delle misurazioni di corrente e tensione garantita entro l'1% dei
:
1. Misura della corrente CA (intervalli / risoluzione / precisione):
6.000 A / 0,001 A / 50 Hz ~ 100 Hz ± (4,0% + 10)
60,00 A / 0,010 A / 50 Hz ~ 100 Hz ± 10,0%
(2,0) 0,100 A / 50 Hz ~ 100 Hz ± (2,0% + 10)
- la precisione del monitoraggio della frequenza durante la misurazione della corrente CA nell'intervallo da 50 a 100 Hz è ± (1,0% + 5) con una risoluzione di 0,1 Hz -
protezione da sovraccarico a 620 A.>
Misura della tensione CA (intervallo / risoluzione / precisione):
6.000 V / 0,001 V / 10 Hz ~ 10 kHz ± (1,0% + 5)
60,00 V / 0,010 V / 10 Hz ~ 10 kHz ± 0,8% / 50,8% / 0,100 V / 10 Hz ~ 10 kHz ± (0,8% + 5)
- precisione di monitoraggio della frequenza durante la misurazione della tensione CA nell'intervallo da 10 a 10k ± (1,0% + 5) con una risoluzione da 0,01 Hz a 0,01 kHz protezione da sovraccarico in ingresso - 0
,01 kHz sovraccarico - 0
, circa 10 MΩ
3. Misura della tensione in CC (intervallo / risoluzione / precisione):
600,0 mV / 0,100 mV / ± (0,7% + 3)
6.000 V / 0,001 V / ± (0,5% + 2)
60,00 V / 0,010 V / ±0,7% 3)
600,0 V / 0,100 V / ± (0,7% + 3)
- impedenza di ingresso circa 10 MΩ
- protezione da sovraccarico a 600 Vrms
4. Misura della resistenza (intervallo / risoluzione / precisione):
600,0 Ω / 0,1 Ω / ± (1,0% + 2)
6.000 kΩ / 0,001 kΩ / ± (0,8% + 2)
60,00 kΩ / 0,01 kΩ / ± (0,01 kΩ / ± (0,01 kΩ) 2)
600,0 kΩ / 0,1 kΩ / ± (0,8% + 2)
6.000 MΩ / 0,001 MΩ / ± (2,0% + 5)
60,00 MΩ / 0,01 MΩ / ± (2,0% + 5) protezione da sovraccarico al 6,0% + 5)
-50 Vrms
5. Misura della capacità (intervalli / risoluzione / precisione):
6.000 nF / 0,001 nF / ± (4,0% + 10)
60,00 nF / 0,01 nF / ± (4,0% + 10)
600,0 nF / 0,00% + 1,10)
6.000 μF / 0,001 μF / ± (4,0% + 5)
60,00 μF / 0,01 μF / ± (4,0% + 5)
600,0 μF / 0,1 μF / ± (4,0% + 5)
600,0 μF / 0,1 μF / ± (4,0% + 5). ± 10,0%
60,00 mF / 0,01 mF / ± 10,0%
- protezione da sovraccarico a 600 Vrms
6. Misura di frequenza e carico (intervalli / risoluzione / precisione):
frequenza: da 10 Hz a 10 MHz / da 0,01 Hz a 0,01 MHz / ± (0,1% + 4)
Rapporto di ciclo: da 0,1 a 99,9% / 0,1% / ± 5,0% / ± 5,0% Sensibilità di misura:
≤100 kHz: 200 mV rms ≤ ampiezza di ingresso ≤ 30 V rms
> 100 kHz ~ 1 MHz: 600 mV rms ≤ ampiezza di ingresso ≤ 30 V rms
> 1 V rms di ingresso
> 1 V rms: ampiezza ≤ 30 V rms
- Nota 2) La misurazione del ciclo di lavoro (rapporto di duty cycle) è applicabile solo per onde quadre ≤10kHz, ampiezza: 1V p-p
Frequenza ≤ 1kHz Ciclo di lavoro: 10,0% ~ 95% Ciclo di lavoro: 30,0% ~ 70
,0%- Protezione da sovraccarico a 600 V rms
7. Verifica della continuità del circuito:
- se la resistenza misurata è inferiore a 10 Ω, il segnale di continuità del circuito attiva un cicalino -
se la resistenza misurata è superiore a 31 ohm, il segnale di circuito aperto non emette alcun cicalino
- tensione a circuito aperto di circa 2
,0 V - misurazione nell'intervallo
di protezione da sovraccarico 60-0 Ω durante il sovraccarico
Vrms
8. Misura del diodo:
- in direzione diretta, la caduta di tensione attraverso la giunzione del semiconduttore è inferiore o uguale a 2 V
- per una giunzione al silicio, una caduta di tensione tipica è compresa tra 0,5 e 0
,8 V - tensione a circuito aperto di circa 3
,9 V - intervallo di misurazione di 6,000 V
Parametri:
- misurazione dei valori massimi e minimi: sì
- Misurazione in modalità relativa (rapporto) per tensione e capacità: sì
- HOLD: sì
- indicatore di batteria scarica: sì
- spegnimento automatico: sì
- alimentazione a batteria da 1,5 V (dimensioni display retroilluminato: 3 x 3): 25 mm -
Dimensioni del prodotto: 215 mm x 63 mm x 36 mm -
Peso netto del prodotto: 248 g -
Colore del prodotto: rosso e grigio
Contenuto della confezione:
- Multimetro a pinza UT201R: 1 pz. puntali di prova/
>- 1 pz. (R03): 2
pz- manuale d'uso: 1 pz
Imballaggio all'ingrosso:
- quantità standard per scatola: 40
pz- dimensioni standard della scatola: 485 mm x 295 mm x 385 mm-
peso lordo standard per scatola: 16/F: 7 kg
